З 2006 року компанія Conso Electrical Science and Technology Co., Ltd накопичила десятирічний досвід у виробництві 3-фазних розподільних трансформаторів потужністю 100 кВА, постійно вдосконалюючи існуючі виробничі процеси для створення розподільних трансформаторів і компактних підстанцій. Кульмінацією цього стало створення зрілої та високоефективної системи управління, яка охоплює все, починаючи від дизайну продукту і закінчуючи процесом виробництва. Conso Electrical наголошує на якості та орієнтованості на клієнта, збираючи 3-фазні розподільчі трансформатори потужністю 100 кВА. Ми раді перспективі співпраці з гуру маркетингу з усього світу.
a. Для масляних трансформаторів, крім трансформаторів малої потужності, обмотка низької напруги зазвичай має циліндричну структуру, намотану мідною фольгою, тоді як обмотка високої напруги використовує багатошарову циліндричну структуру. Ця збалансована конфігурація обмотки забезпечує мінімальний витік, високу механічну міцність і стійкість до короткого замикання.
b. Сердечник і обмотки закріплені за допомогою кріпильних засобів. Компоненти кріплення, такі як дроти високої та низької напруги, оснащені самоблокуючими гайками. Трансформатор має ударостійку конструкцію, яка витримує транспортування.
в. Котушки та сердечник проходять вакуумну сушку, а трансформаторне масло обробляється за допомогою методів вакуумної фільтрації та заповнення, щоб мінімізувати вміст вологи всередині трансформатора.
d. Масляний бак містить гофровані ребра, які забезпечують йому дихальну функцію для компенсації змін об’єму масла внаслідок коливань температури. Отже, цей продукт усуває потребу в масляному консерваторі, зменшуючи загальну висоту трансформатора.
д. Завдяки заміні масляного консерватора гофрованими ребрами трансформаторне масло ефективно ізольовано від зовнішнього середовища. Це запобігає проникненню кисню та вологи, зберігаючи таким чином теплоізоляційні характеристики.
f. Завдяки цим п’яти ключовим факторам продуктивності масляні трансформатори розроблені для роботи без заміни масла під час нормальної роботи. Це значно знижує витрати на технічне обслуговування, продовжуючи термін служби трансформатора.
Номінальна місткість: | 100 кВА; |
Первинна напруга: | 13,8 кВ, 22 кВ або 33 кВ; |
Без завантаження втрати: | 200 ± 10% Вт або залежить; |
Втрата при завантаженні: | 1500/1580 ± 10% Вт або залежить; |
Номінальна частота: | 50 або 60 Гц; |

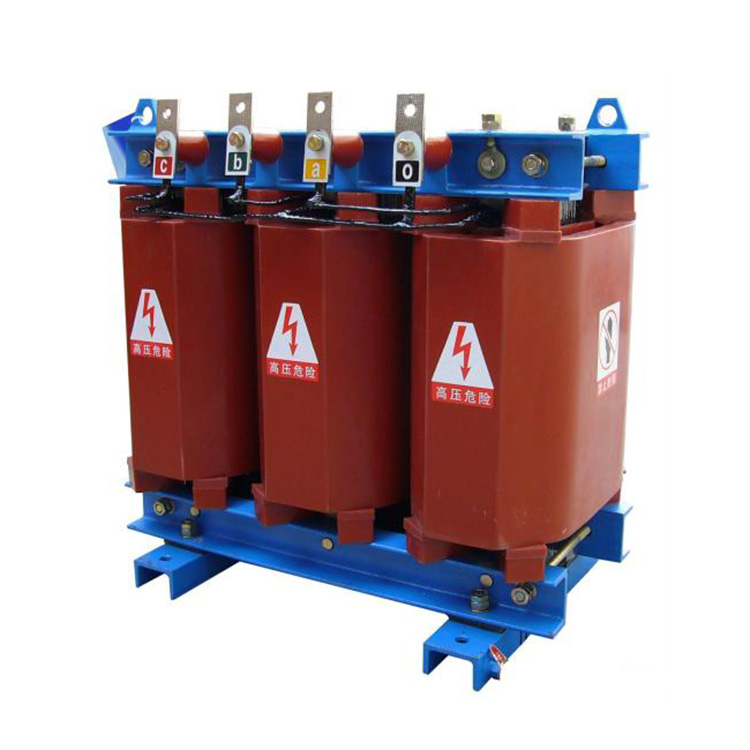

Спосіб охолодження: | ONAN; AN/AF (тип литої смоли) |
Ізоляційний матеріал: | Мінеральне масло або епоксидна смола; |
Номінальна частота: | 50 або 60 Гц; |
Метод натискання: | 5 кроків по 2,5%; |
Робоча температура: | від -40 ℃ до 40 ℃; |
CONSO·CN 100 кВА 3-фазний розподільний трансформатор живлення Деталі:

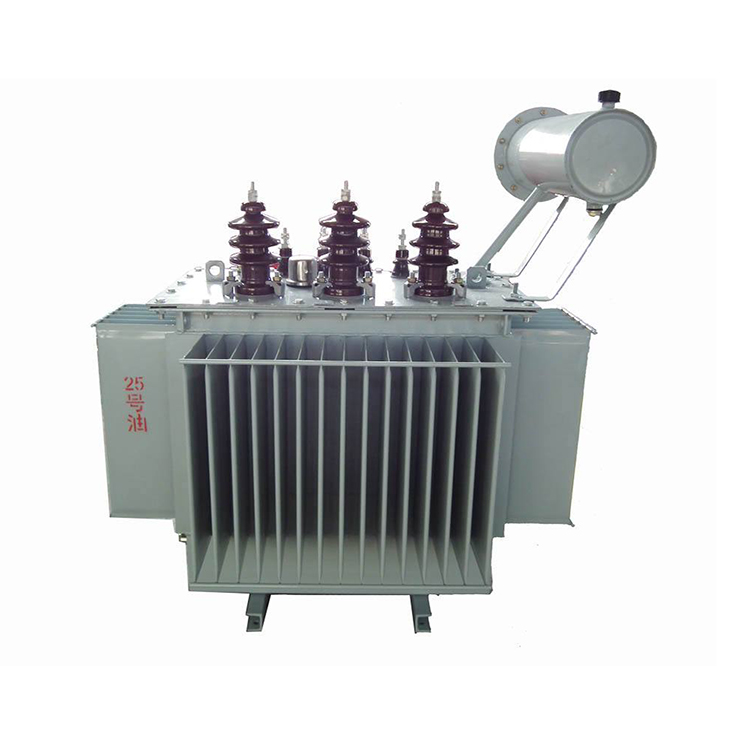

Заповнений маслом
|

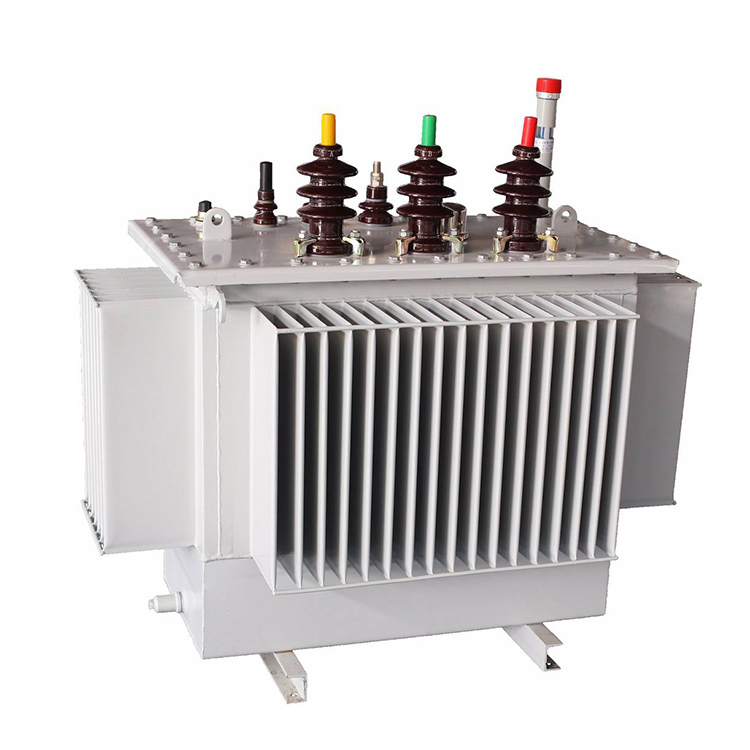

Олія спорожнена
|

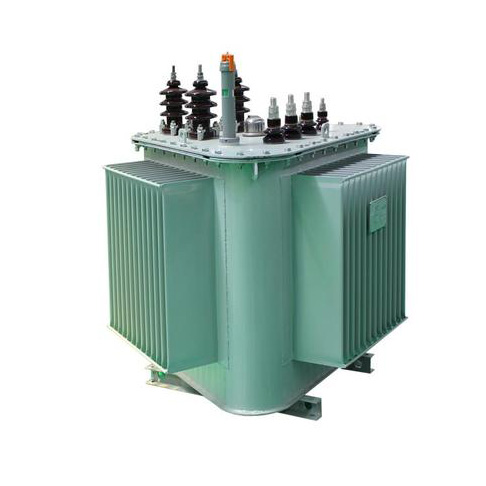

Аморфний сплав
|
Катаний залізний сердечник
|
Намотувальна майстерня |
Зона сушіння рулонів |
Зона заливки масла |
Зона готової продукції |
Ми розробимо 3-фазні розподільні трансформатори потужністю 100 кВА відповідно до документу технічних вимог від клієнтів. Технічні характеристики, які необхідно підтвердити перед виробництвом, такі:
1. Ефективність 3-фазного трансформатора розподілу електроенергії 100 кВА;
2. Коефіцієнт напруги 3-фазного трансформатора розподілу електроенергії 100 кВА;
3. Підвищення температури 3-фазного трансформатора розподілу електроенергії 100 кВА;
4. Номінальна частота 3-фазного трансформатора розподілу електроенергії 100 кВА;
5. Тип ізоляції 3-фазного трансформатора розподілу електроенергії 100 кВА.
Піч-трансформер |
Ливарне обладнання |
Машина для намотування фольги |
Дерев'яна коробка |
Сталева конструкція |
