Порівняння трансформаторів розподілу між вище та нижче 800 кВА

Компанія Conso Electrical Science and Technology Co., Ltd випускає трансформатор розподілу від 10 кВ до 35 кВ з 2006 року. Conso Electrical накопичив великий та багатий досвід проектування та виготовлення. Інженери консо електрики вірять10 кВ розподіл трансформаторівмають значну різницю в технічній специфікації та структурі продукту між вище та нижче 800 кВА.

1. Різниця трансформатора розподілу за технічними специфікаціями:

Більша ємність розподілу трансформатора може підтримувати більший рейтинг струму. Більше,Трансформатор розподілу вище 800 кВАПотрібен більш серйозний захист від внутрішнього тиску та стабільності струму.

A. Внутрішній тиск: Коли всередині трансформатора виникає серйозна несправність, буде створена велика кількість газу. Це прискорило б старіння ізоляції та зменшить потужність розсіювання тепла. Це навіть може спричинити вибух, коли внутрішній тиск трансформатора перевищує критичне значення. Більший трансформатор розподілу потужностей створить більше газу в одному оперативному збої. Оскільки кількість газу, що утворюється в цей час, є достатньою, щоб викликати серйозні наслідки, розподіл та силові трансформатори потужністю 800 кВА і вище потрібно встановити з газовими реле відповідно до IEC 60076.

B. Стабільність струму: більша ємність розподілу та трансформатора потужності матиме більше ланцюга як з боку первинної, так і з вторинної. Для захисту трансформатора розподілу знадобиться більш чутливий вимикач та КТ від ліній розподілу. Два основні захист струму розподілу трансформатора-це диференціальний захист та захист від швидкого перерви струму.

2. Різниця розподілу трансформатора щодо структури продукту:

Оскільки оперативна невдача створить більш серйозний наслідок від більшого трансформатора розподілу потужностей. Потрібно для більшого розподілу ємності, щоб мати більш тверду внутрішню структуру та чутливі компоненти.

Для захисту трансформатора розподілу від короткого замикання повинно бути розроблена більш тверда внутрішня структура, оскільки буде вивільнена більш серйозна електрична енергія. Крім того, трансформатор розподілу вище 800 кВА приймає безперервну або спіральну обмотку, наприклад, обгортання фольги. Тим часом трансформатор більшого розподілу ємності потребує більш потужної системи охолодження. Необхідно прийняти метод охолодження OFAF до деяких розподілу трансформаторів вище 800 кВА, особливо коли трансформатор перевантажений.

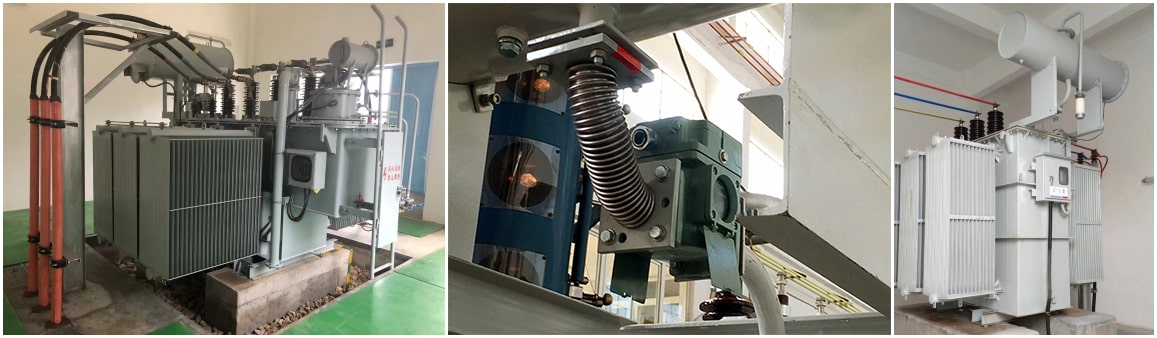

З більшогоТрансформатор розподілу та потужностігенерував би більше газу в оперативній невдачі. Газова реле повинна бути оснащена на розподілі трансформатора. Це буде звучати тривогу, коли незначний газ зібрав вершину розподілу трансформатора, і відключив основний вимикач, коли внутрішній тиск мав жахливе збільшення. Крім того, щоб влаштувати внутрішній тиск, також буде прийнято трансформаторне дихання для захисту трансформаторів розподілу, що вижили від старіння ізоляції. Тим часом, щоб зменшити втрату від несправності електроенергії, деякий розподіл трансформатора вище 800 кВА може оснащувати перепливний перемикач (OLTC), а не перемикач не навантаження (NLTC).

Трансформатор розподілу має очевидну різницю як від технічної специфікації, так і від структури продукту між вище та нижче 800 кВА. Це тому, що трансформатори більшої потужності потребують більш серйозного захисту, щоб вижити від оперативної невдачі.
