Як електричні розподільні пристрої можуть зробити розподіл електроенергії безпечнішим і легшим в управлінні?

Чому електричні розподільні пристрої важливіші, ніж очікують багато покупців?

У багатьох енергетичних проектах електричні розподільні пристрої не є найпомітнішою частиною системи. Трансформатори, кабелі, генератори та велике виробниче обладнання часто приділяють більше уваги, тому що вони виглядають більш «центральними» в проекті. Але коли виникає несправність, коли необхідно ізолювати ланцюг або коли обслуговуючий персонал повинен працювати безпечно, розподільний пристрій стає одним із найважливіших елементів обладнання на місці.

Електричні розподільні пристрої призначені для керування, захисту та відключення електричних кіл. На практиці це допомагає енергосистемі залишатися організованою. Це дозволяє операторам розділити розподіл електроенергії на керовані секції, захистити наступне обладнання та зменшити вплив несправностей. Без відповідного розподільного пристрою одна електрична проблема може поширитися на ширшу систему, спричинивши зупинку виробництва, загрозу безпеці або пошкодження дорогого обладнання.

Для покупців справжня цінність електричних розподільних пристроїв не обмежується самою металевою шафою. Цінність залежить від того, чи структура шафи, автоматичні вимикачі, розташування шин, захисні пристрої, вхідні та вихідні фідери, дизайн блокування та доступ для обслуговування відповідають фактичному проекту. Шафа, яка виглядає прийнятно на папері, все одно може створювати проблеми, якщо вона не відповідає макету сайту, умовам навантаження, робочим звичкам або плану розширення.

Тому досвідчені покупці запитують не лише ціну. Вони запитують, чи може розподільчий пристрій відповідати правильному рівню напруги, номінальному струму, потужності короткого замикання, умовам встановлення, напрямку введення кабелю, методу роботи та вимогам до перевірки. Дешевший шафа, який потребує повторних модифікацій після доставки, може стати набагато дорожчим, ніж ретельно визначене рішення.

З якими проблемами зазвичай стикаються покупці перед вибором електрощитів?

Перша поширена проблема – неповна інформація про проект. Покупець може знати, що заводу потрібно кілька електричних шаф, але він може не мати чіткої однолінійної схеми, списку навантажень, плану розміщення або розташування фідерів. У такій ситуації виробнику стає важко підтвердити правильний тип шафи, кількість панелей, конфігурацію компонентів і схему захисту.

Другою проблемою є плутанина між різними категоріями розподільних пристроїв. Розподільні пристрої низької напруги, розподільні пристрої середньої напруги, розподільні пристрої з газовою ізоляцією, розподільні пристрої з повітряною ізоляцією, висувні шафи, стаціонарні шафи та розподільні панелі не є взаємозамінними назвами. Кожна категорія має власний діапазон застосування, структурну логіку, вимоги безпеки та рівень вартості. Вибір неправильного типу може вплинути на встановлення, роботу та обслуговування.

Третя проблема – обмежений простір сайту. На промислових підприємствах, комерційних будівлях, компактних підстанціях, гірничодобувних ділянках і комунальних об’єктах електрична кімната може не забезпечити великого робочого простору. Якщо розташування розподільного пристрою не розглянути на ранній стадії, покупець може зіткнутися з проблемами з глибиною шафи, робочим зазором спереду, заднім доступом для обслуговування, розташуванням кабельної траншеї або вентиляцією.

Четверта проблема – майбутнє обслуговування. Деякі покупці зосереджуються на початковій вартості покупки, але забувають, що розподільний пристрій буде працювати протягом багатьох років. Командам технічного обслуговування потрібен безпечний доступ, чітке маркування, надійна механічна робота, відповідні запасні частини та простий спосіб ізоляції ланцюгів. Кабінет, який важко перевірити, може збільшити робочий час і операційний ризик.

П’ята проблема – нечітка комунікація між комерційними та технічними командами. Команда закупівель може попросити «Електричні розподільні пристрої» як просту назву продукту, тоді як команда інженерів очікує дуже специфічної технічної конфігурації. Якщо ці дві сторони не узгоджуються, порядок може рухатися вперед із прихованою невизначеністю. Саме тут ретельне технічне підтвердження стає важливим.

Як електричні розподільні пристрої захищають систему розподілу електроенергії?

Електричні розподільні пристрої захищають систему розподілу електроенергії, поєднуючи функції комутації, ізоляції, захисту, вимірювання та керування в одній організованій збірці. Коли система працює нормально, розподільний пристрій розподіляє потужність між різними навантаженнями. У разі виникнення ненормальних умов захисні пристрої допомагають від’єднати несправне коло та зменшити ймовірність більшого пошкодження системи.

У системі середньої напруги розподільний пристрій може включати вакуумні вимикачі, трансформатори струму, трансформатори напруги, реле захисту, шини, заземлювачі та механічні блокування. Ці компоненти працюють разом для виявлення та усунення несправностей. Наприклад, якщо у вихідному фідері виникає коротке замикання, система захисту повинна швидко відреагувати та розімкнути автоматичний вимикач до того, як несправність спричинить серйозніші пошкодження.

У системі низької напруги електричні розподільні пристрої можуть розподіляти живлення до двигунів, освітлення, виробничих ліній, систем ОВК, насосів і допоміжного обладнання. Залежно від конструкції він може використовувати фіксовані або висувні блоки. Висувні конструкції можуть зробити огляд і заміну зручнішими, оскільки окремі функціональні блоки можна ізолювати або видаляти з меншим заважанням іншим ланцюгам.

Безпека стосується не лише електричних характеристик. Це також залежить від структури. Хороша конструкція розподільного пристрою передбачає внутрішнє розділення, безперервність заземлення, блокування дверей, робочі ручки, кабельні відсіки, вентиляцію, ізоляційну відстань та чітку візуальну індикацію. Ці деталі допомагають операторам зрозуміти стан шафи та зменшити небезпечну роботу.

Найкращий результат полягає не тільки в тому, що шафа проходить перевірку заводу. Кращим результатом є те, що розподільчий пристрій залишається зрозумілим, придатним до експлуатації та стабільним після встановлення. Оператори повинні знати, чим керує кожен фідер, як ізолювати ланцюг, де перевіряти ключові частини та яких процедур необхідно виконати перед обслуговуванням.

Які фактори слід перевірити перед розміщенням замовлення?

Перш ніж замовляти електричні розподільні пристрої, покупцям слід сповільнитися та перевірити кілька практичних деталей. Поспішність цього етапу часто призводить до перегляду креслень знову і знову, що затримує виробництво та встановлення.

• Рівень напруги:Перевірте, чи вимагає проект розподільний пристрій низької або середньої напруги, і ретельно перевірте номінальну напругу.
• Номінальний струм:Перегляньте очікуваний струм навантаження для вхідних і вихідних кіл, не лише поточний стан, але й можливе майбутнє розширення.
• Стійкість до короткого замикання:Розподільний пристрій повинен відповідати рівню несправності системи живлення.
• Структура шафи:Вирішіть, чи підходять стаціонарні, висувні, внутрішні, зовнішні, компактні або індивідуальні конструкції.
• Конфігурація компонентів:Перевірте автоматичні вимикачі, реле, лічильники, трансформатори струму, трансформатори напруги, захист від перенапруги та інші пристрої.
• Вхід і вихід кабелю:Перевірте, чи потрібен для сайту вхід зверху, знизу, спереду чи ззаду.
• Середовище встановлення:Враховуйте висоту, вологість, пил, температуру, ризик корозії та вентиляцію.
• Доступ для обслуговування:Переконайтеся, що оператори можуть перевірити та безпечно обслуговувати шафу після встановлення.
• Підтвердження малюнка:Підготуйте однолінійні діаграми, компонувальні креслення та списки навантажень, коли це можливо.
• Тестування та документація:Попросіть протоколи перевірки заводу, креслення, посібники та технічну документацію, необхідну для прийняття проекту.

Для багатьох покупців найважче не знати, яка інформація потрібна виробнику. Професійний постачальник повинен допомогти організувати запитання, а не просто чекати ідеального технічного файлу. Це особливо важливо для міжнародних проектів, де інженерні стандарти, робочі звички та умови на місці можуть відрізнятися від одного ринку до іншого.

Таблиця вибору електричних розподільних пристроїв

Як покупці можуть зменшити ризик під час планування проекту?

Придбання хорошого електричного розподільного обладнання починається до пропозиції. Покупці можуть зменшити ризик, розглядаючи ранній етап комунікації як процес інженерного підтвердження, а не простий запит ціни.

Корисним першим кроком є ​​збір однолінійної діаграми. Цей малюнок показує, як електроенергія проходить через систему, і допомагає виробнику зрозуміти вхідні фідери, вихідні фідери, з’єднувачі шин, точки вимірювання, функції захисту та розподіл навантаження. Якщо однолінійна діаграма відсутня, постачальник все одно може надати загальну пораду, але пропозиція буде менш точною.

Другий крок — уточнення макета сайту. Електричні приміщення не завжди проектуються з достатнім простором для легкої установки. Ширину, глибину, висоту шафи, робочий зазор, задній доступ, кабельний ввід і напрямок відкривання дверцят слід перевірити заздалегідь. Технічно правильна шафа все одно може стати проблемою, якщо вона не підходить для кімнати.

Третій крок — підтвердження робочого середовища. Вимоги до електричних розподільних пристроїв, встановлених у чистому приміщенні, відрізняються від вимог до обладнання, що використовується в шахтах, прибережних регіонах, у вологому середовищі, фотоелектричних підстанціях або інфраструктурних проектах із сильним пилом. Деталі навколишнього середовища впливають на захист корпусу, вентиляцію, заходи проти конденсації та вибір матеріалів.

Четвертий крок — уникати порівняння неповних цитат. Якщо одна пропозиція включає компоненти преміум-класу, тестування, креслення та налаштування, а інша включає лише базову шафу, нижча ціна може не представляти кращої вартості. Команди із закупівель повинні попросити постачальників чітко перерахувати конфігурацію, щоб порівняння було справедливим.

П'ятий крок - резервування часу для перегляду малюнка. Електричні розподільні пристрої часто з’єднуються з трансформаторами, підстанціями, кабелями, системами керування та наступним обладнанням. Короткий період перевірки може запобігти дорогим помилкам до початку виробництва. У багатьох проектах ретельне затвердження креслення є різницею між плавною установкою та повторним налаштуванням на місці.

Що робить електричні розподільні пристрої легшими для перевірки та обслуговування?

Зручні в обслуговуванні електричні розподільні пристрої не виникають випадково. Це залежить від дизайну шафи, розташування компонентів, маркування, документації та планування доступу. Для користувачів це важливо, оскільки розподільні пристрої не є одноразовою покупкою. Це обладнання, яке повинно служити об’єкту протягом багатьох років експлуатації, перевірки, усунення несправностей і можливого розширення.

Одним з важливих факторів є прозора конструкція відділення. Коли функціональні зони добре організовані, обслуговуючий персонал може легше визначити зону шин, зону кабелю, зону автоматичного вимикача, зону керування та зону вимірювання. Це зменшує плутанину під час перевірки та допомагає технікам дотримуватися безпечніших процедур.

Надійна механічна робота є ще одним фактором. Двері, ручки, замки, жалюзі, висувні блоки, механізми заземлення повинні працювати безперебійно. Шафа, з якою важко працювати під час перевірки заводу, може стати ще більш неприємною після багатьох років служби. Покупці повинні звертати увагу на ці деталі, а не оцінювати лише зовнішній вигляд.

Документація також має значення. Креслення, електросхеми, посібники з експлуатації, переліки компонентів і протоколи перевірок допомагають користувачеві зрозуміти систему після доставки. Це особливо цінно, коли змінюється команда проекту або коли місцевому обслуговуючому персоналу потрібно усунути несправності системи через роки.

Не слід ігнорувати планування запасних частин. Для важливих систем живлення покупцям можуть знадобитися запасні автоматичні вимикачі, компоненти керування, індикаторні лампи, запобіжники, лічильники або інші запчастини, які часто обслуговуються. Виробник, який може чітко пояснити ці параметри, допоможе покупцеві підготуватися до реальних умов експлуатації, а не лише до першого дня встановлення.

Як виробник може сприяти прийняттю кращих рішень про покупку?

Хороший виробник електричних розподільних пристроїв повинен робити більше, ніж збирати шафи. Виробник повинен допомогти покупцям втілити вимоги проекту в зрозуміле технічне рішення. Сюди входить постановка правильних запитань, перегляд креслень, пояснення відмінностей між шафами, перевірка варіантів компонентів і допомога покупцеві зрозуміти, як кожне рішення впливає на безпеку, вартість, установку та обслуговування.

Conso Electrical Science and Technology Co., Ltd. займається виробництвом електричного обладнання, такого як розподільні пристрої, підстанції, трансформатори та пов’язані з ними продукти для розподілу електроенергії. Для покупців, яким потрібні електричні розподільні пристрої, цінність роботи з командою, орієнтованою на виробництво, полягає в тому, що технічний зв’язок може бути більш безпосередньо пов’язаний із реальністю виробництва.

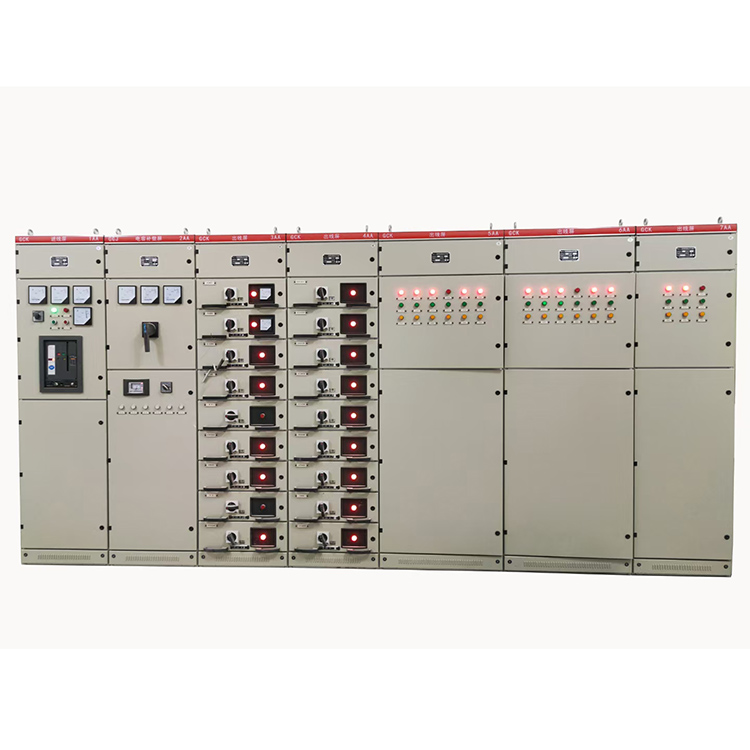

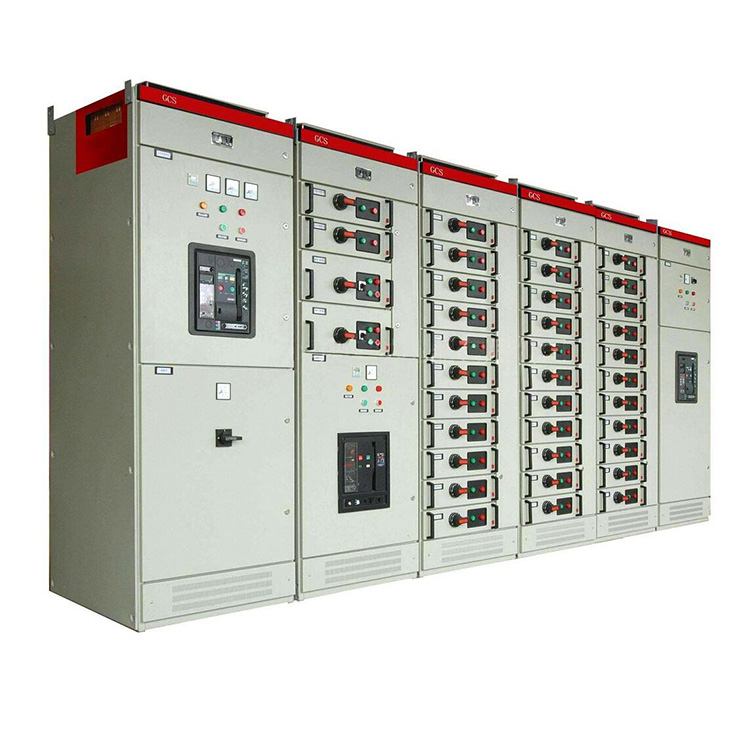

Наприклад, коли покупцеві потрібен низьковольтний розподільний пристрій для компактної підстанції, обговорення не повинно зупинятися на назві шафи. Виробник повинен підтвердити, чи потребує проект GGD, GCK, GCS, MNS або іншу відповідну структуру. Якщо покупцеві потрібен комутаційний пристрій середньої напруги, виробник повинен допомогти перевірити рівень напруги, конфігурацію автоматичного вимикача, вимоги до реле захисту та розташування кабелю.

Ще одна перевага — налаштування. Багато проектів не можуть покладатися на повністю стандартну шафу. Сайт може вимагати спеціальних розмірів, певних марок компонентів, незвичних кабельних вводів, додаткового вимірювання, зарезервованого простору для розширення або особливого розташування вхідних і вихідних фідерів. Кваліфікований виробник може переглянути ці деталі та надати більш практичну пропозицію.

Найміцніші відносини з постачальниками будуються на чіткій інформації. Покупці повинні бути готові поділитися кресленнями та умовами проекту, тоді як виробник повинен відповідати організованими запитаннями та реалістичними пропозиціями. Цей двосторонній зв’язок допомагає зменшити прихований ризик і робить процес покупки спокійнішим, швидшим і надійнішим.
