Краще знати до основного блоку, наповненого газом SF6

1. Основні особливості розподільного пристрою SF6 GAS:

Газовий утеплений розподільним пристроєм  Приймає SF6 як основну ізоляційну середовище на основній одиниці кільця від 10 кВ до 35 кВ. При будівництві урбанізації основна одиниця, наповнена газовим кільцем SF6, має переваги для компактної та модульної конструкції. Він широко приймається на міській енергетичній мережі, залізничному транзиті, нової енергетичної галузі та промислових підприємствах.

1.1 Модульна конструкція газоізоляції SF6

ЗОсновний блок SF6 кільця  В основному є C (панель вимикача кабелю), V (панель вимикача вакууму), D (панель прямого підключення кабелю), DE (пряме з'єднання кабелю з панеллю заземлення), F (панель відключення перемикання) та M (панель вимірювання).

У фактичних випадках блок C і V пропонує управління та захист для введення та виведення лінії електропередачі кабелю. Окрім функції роботи навантаження, V -блок має більше функції при відключенні струму короткого замикання та струму навантаження. Одиниця M оснащує вимірювання КТ та ПТ, і енергетичного вимірювача. Зазвичай він має ширину 800 мм, що таке, якKyn28-12. D і DE -блок використовується для підняття висоти кабелю від землі до верхньої частини основного блоку кільця SF6. Крім того, блок F, який також використовується для введення та виведення захисту, але користувачі терміналу вважають за краще приймати V -блок замість F -блок, оскільки керуюча передача є складнішою.

1.2 Компактна конструкція газоізоляційного пристрою SF6

Зазвичай розмір одиниці C або V становить w*h*d = 371*1800*750 (мм), однак, вхідна або вихідна панель kyn28-12-w*h*d = 800*2300*1500 (мм). Не сумнівається, що основна одиниця кільця SF6 має більш конкурентоспроможність щодо логістики та витрат на землю. Більше того, газовий пристрій SF6 SF6 має менші матеріальні витрати, ніж Kyn28-12 як компактна конструкція.

2. Структурний S Cheme з газоізоляційного пристрою SF6

   У газоізольованому розподільному пристрої він має в основному газовий резервуар SF6, основний перемикач та вимикач, систему шин, керуючий передач та вторинна система управління та захисту.

   Газовий резервуар SF6 приймає 201 або 304 нержавіючої сталі, з яких річна швидкість витоку нижча за 0,1%, яка розроблена як повністю герметична та ізольована. Це забезпечує послуги без технічного обслуговування більше 30 років.

   Він схожий якПовітряний утеплений розподільним пристроєм  Що основним перемикачем та вимикачем на вхідній та вихідній панелі є перемикач для заземлення, відключення перемикача, вимикач вимикача та вимикач вакуумного вимикача для управління та захисту систем живлення.

   В одному з поширених танків SF6 він може інтегрувати 7 модульних одиниць у більшості систем потужності 10 кВ. В іншому випадку для розширень необхідний кабель та кабель з'єднання. Однак в одному загальному резервуарі модульні блоки з'єднані мідною шинкою.

   Система вторинного контролю та захисту має функцію для моніторингу напруги та струму для захисту основної одиниці кільця SF6 від відмови системи. Тим часом він також підтримує автоматизацію, дистанційне управління, отримання даних та доступ до системи SCADA. Крім того, основний блок кільця SF6 також забезпечує допоміжне джерело живлення для забезпечення нормальної роботи управління та передачі сигналу.

2.1 SF6 GAS, ІОЛОВА S WITCHGEAR S TRUCTURE D IAGRAM:

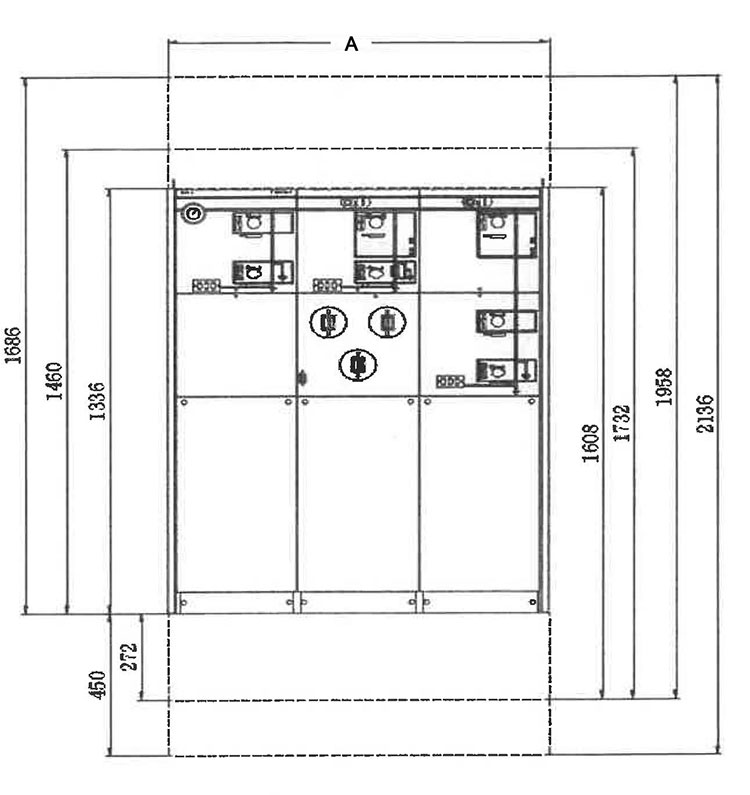

2.2 Зовнішні розміри основної одиниці кільця SF6:

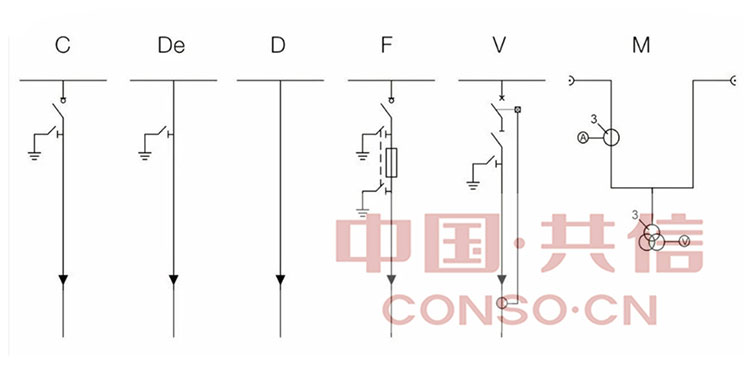

2.3 Стандартні та e Xtension m odules:

3.Параметр SF6 газоізоляційного розподільного пристрою
